桩基施工自动化监测系统
中海昇桩基施工自动化监测系统(简称:桩基管家)是中海昇物联结合九年多的现场桩基施工经验和领先的物联数字技术,通过三年潜心研发的自动化监测桩身进尺深度、垂度度、打桩偏移、施工进度及自动放线定位导航的智能数字物联平台,通过该系统的应用,可为建设单位、总包单位和桩基施工单位全面提升桩基施工质量、控制成本、进度管理的自动化管理平台。
桩基管理数字孪生版是在前版本的基础上而研发的全新版本,该版本增加了现场设备端的智能边缘计算,系统算力全面提升,同时在各类噪声数据的处理上增加AI智能算法,让数据更加精准且迅速;在管理端,系统引入了全三维可视化与施工过程的数字孪生技术,让后台管理更加简单高效,决策直观科学。真正实现了真正自动化与数字化监管,全面提升桩基工程施工质量。
桩基管家
杜绝现场偷桩长的情况发生,消除现场在桩长和工作量上虚报瞒报的空间,全面降低成本。
节约成本
杜绝现场偷桩长、漏桩、压桩力不达标等问题,提升施工质量,减少施工质量隐患。
提高质量
大大减少桩点定位的工作量和降低工作时段要求,提高施工效率,减少对定位放线人员的依赖。
提升效率
全程自动化进行数据采集,数据上云,实现智能化数字管理与远程管理,提高管理水平。
数字孪生
标高及进尺监测 >>

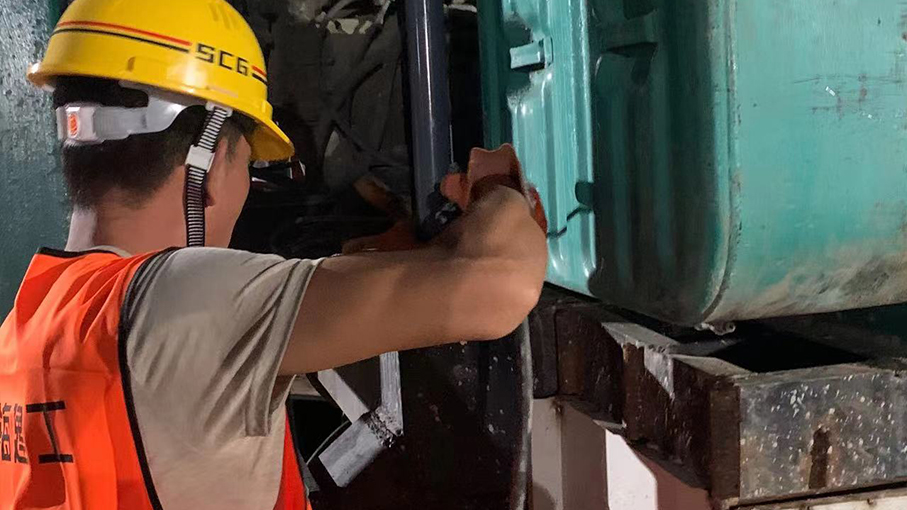

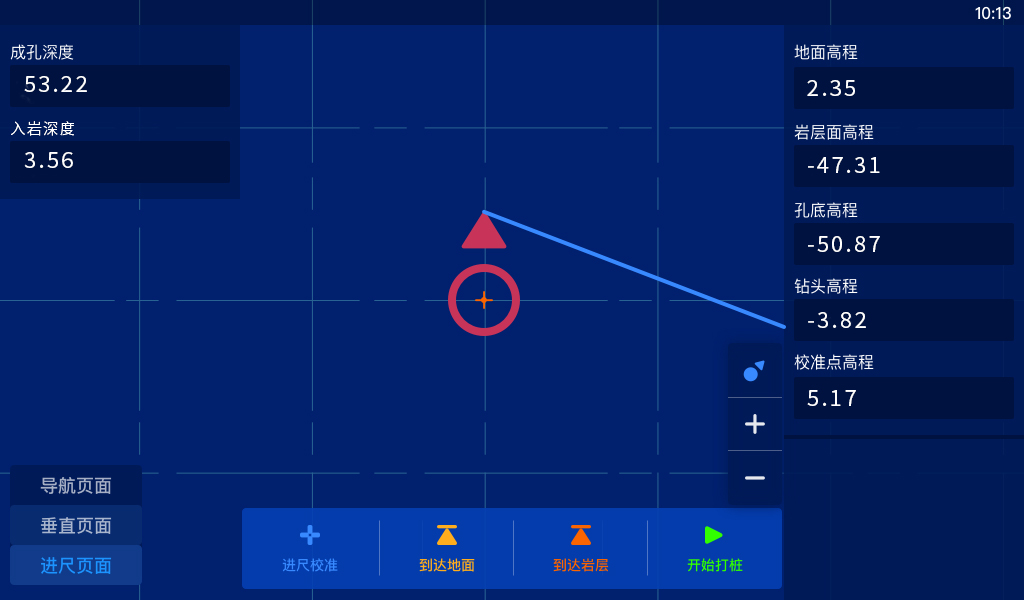

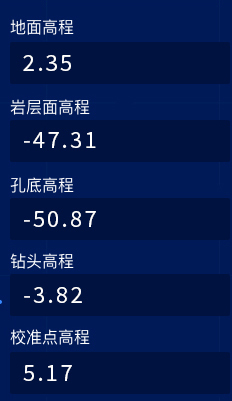

在桩机上安装进尺传感器,得出成孔深度、入岩深度等相关进尺信息。通过进尺校准和建立模型,系统将进尺传感和标高传感进行关联,可以直接得出地面标高、岩面标高和孔底标高,无需人工测量计算。

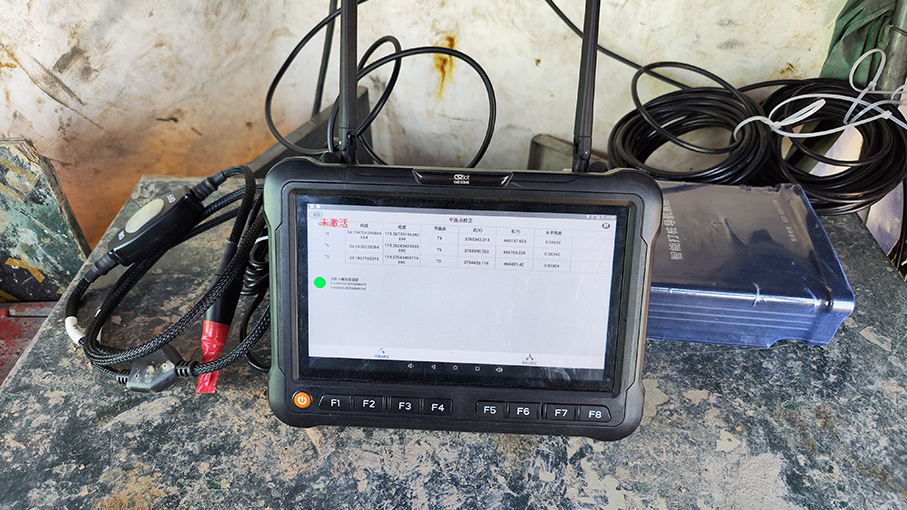

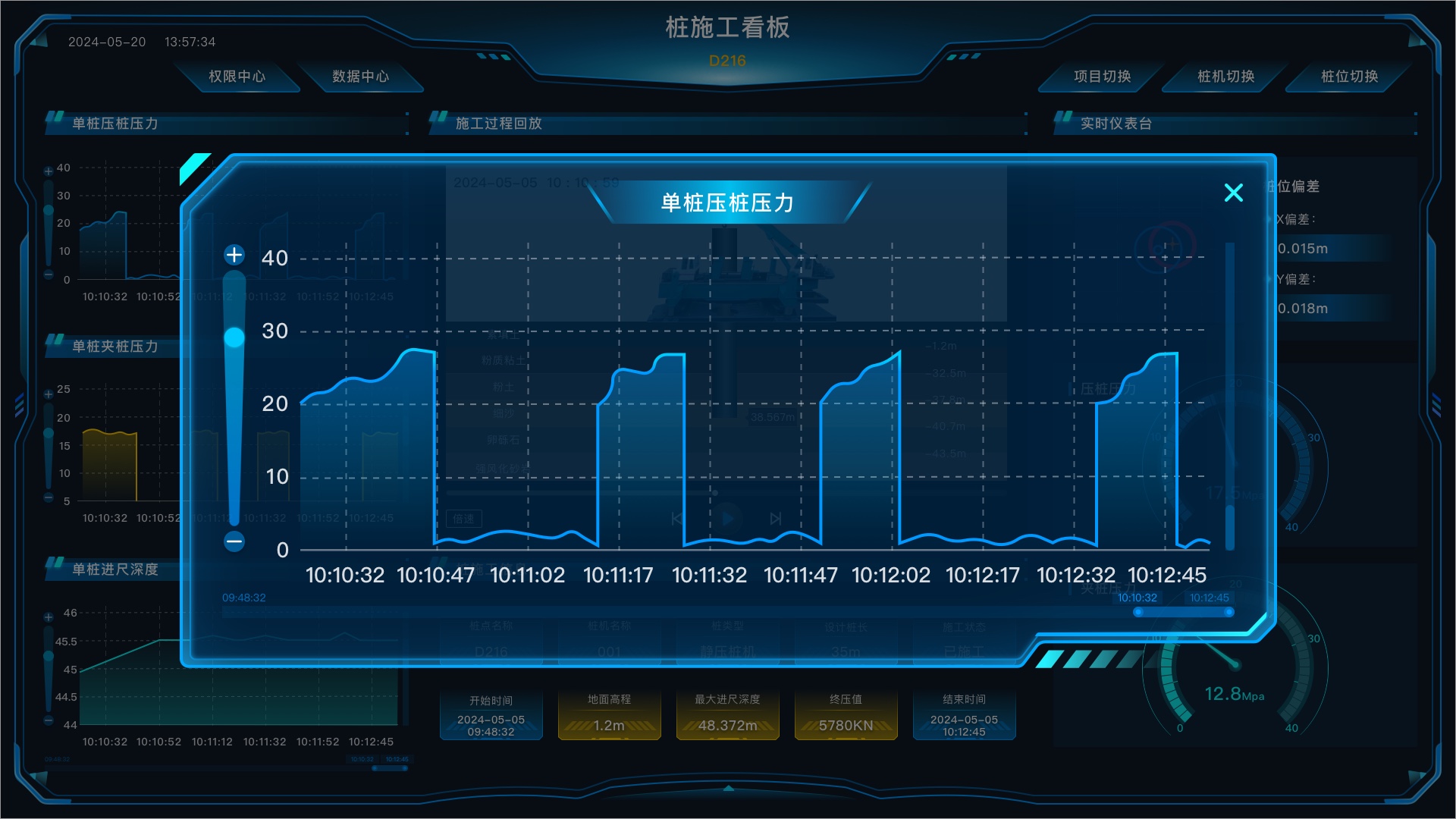

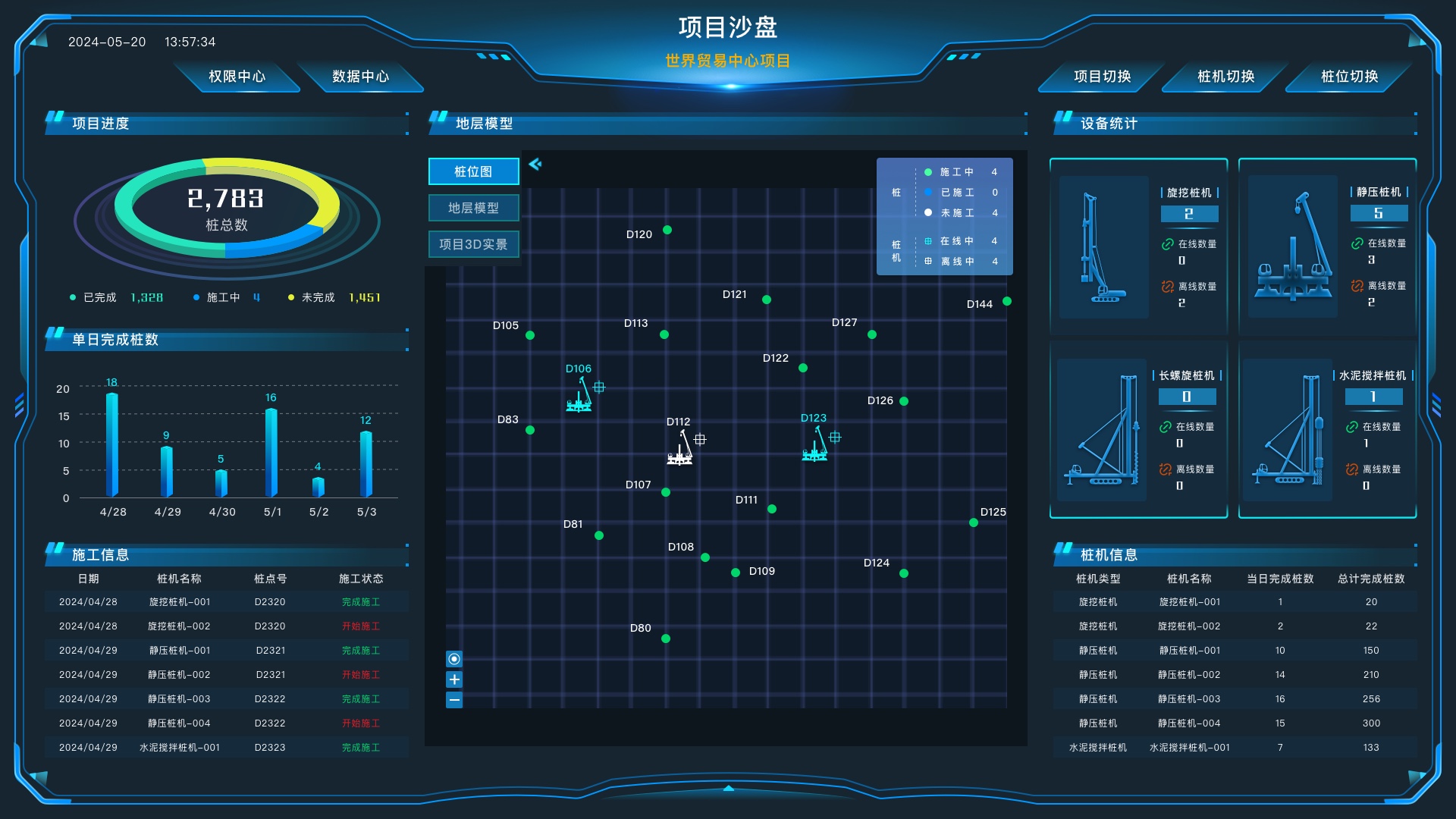

利用平板设备自动上传各种标高和进尺数据,通过相关模型与算法,大数据分析平台可对进尺效率、入岩效率进行分析,同时可提供项目中桩位完成情况(桩位图)、工作量统计、完成桩数统计、各桩机完成桩数统计图表、各桩机成桩效率排名等管理数据,并以看板的形式呈现。
桅杆垂直度检测 >>
桅杆垂直度检测子系统是用于监测桩机找点和打桩过程中桅杆垂直度的智能系统。系统采用双轴高精度传感器,实时监测横向和纵向两个方向的垂直度。
自动定位导航系统(选配)
自动定位导航系统(选配)

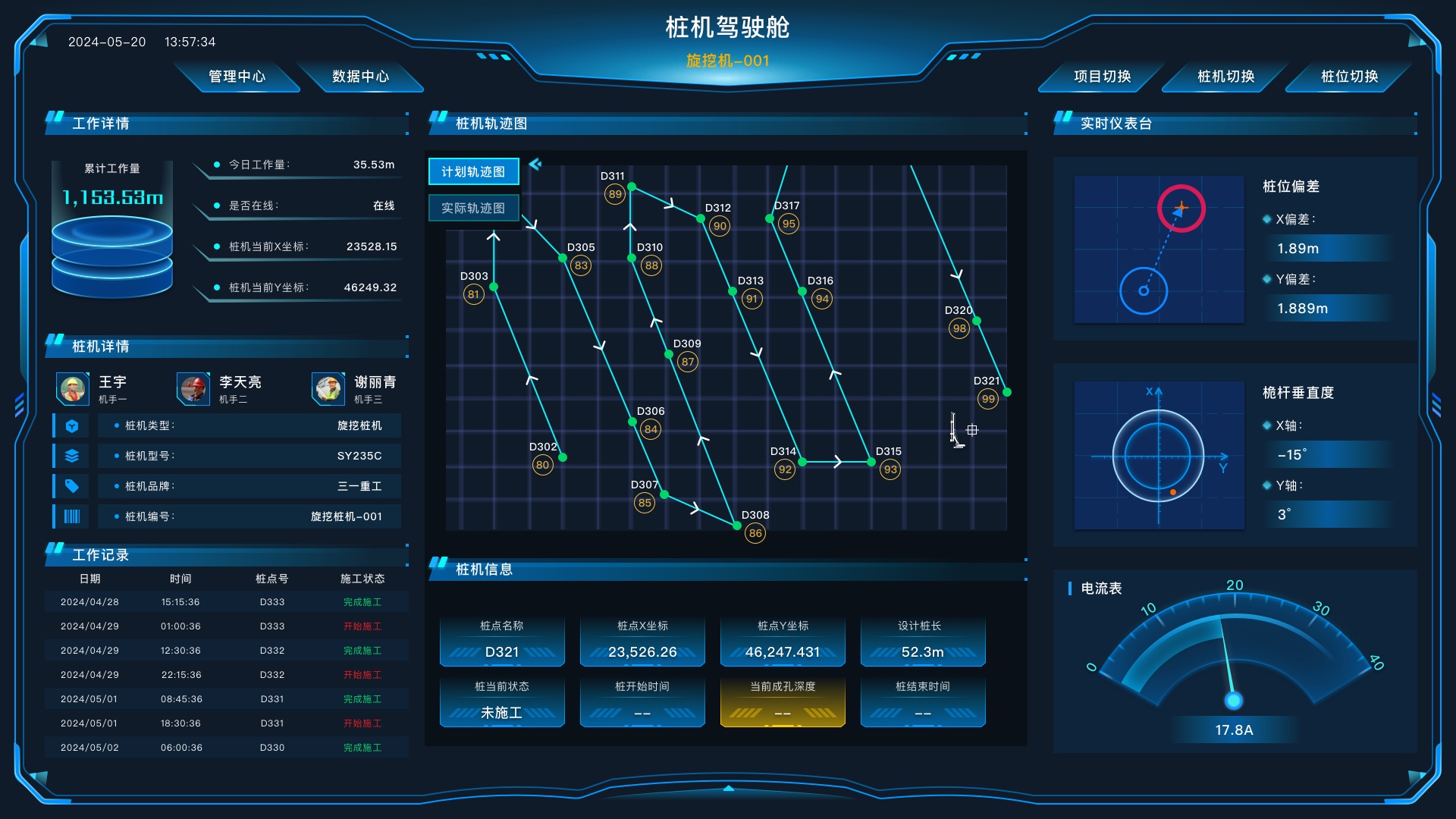

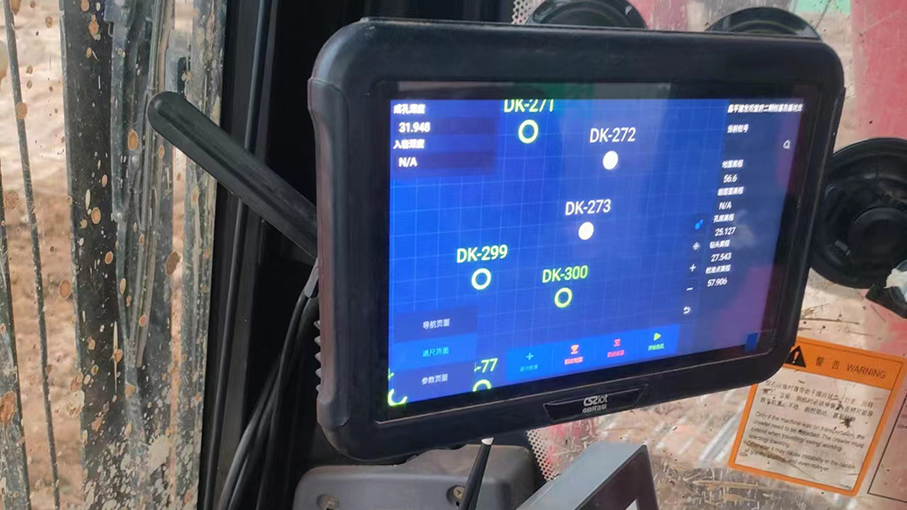

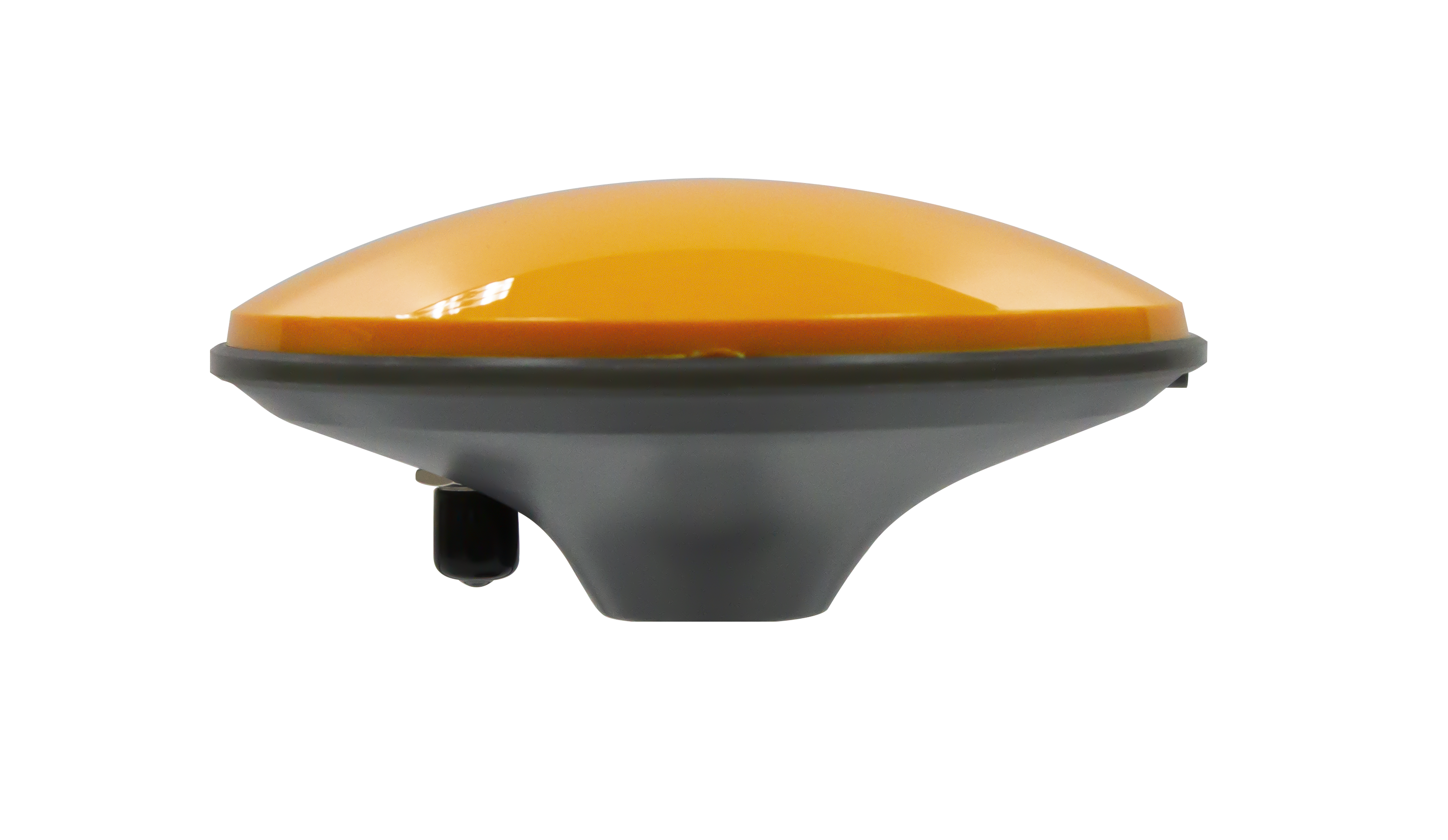

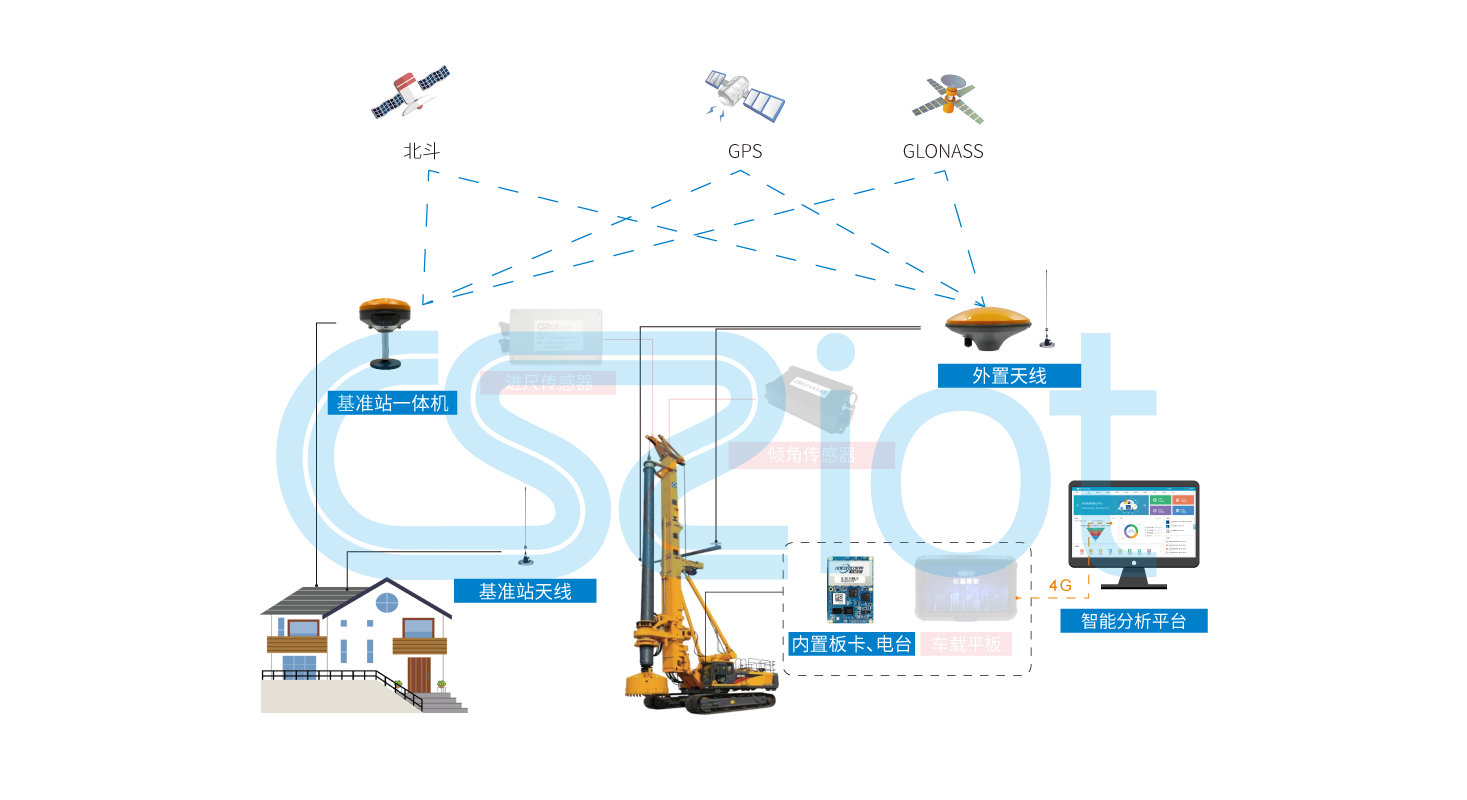

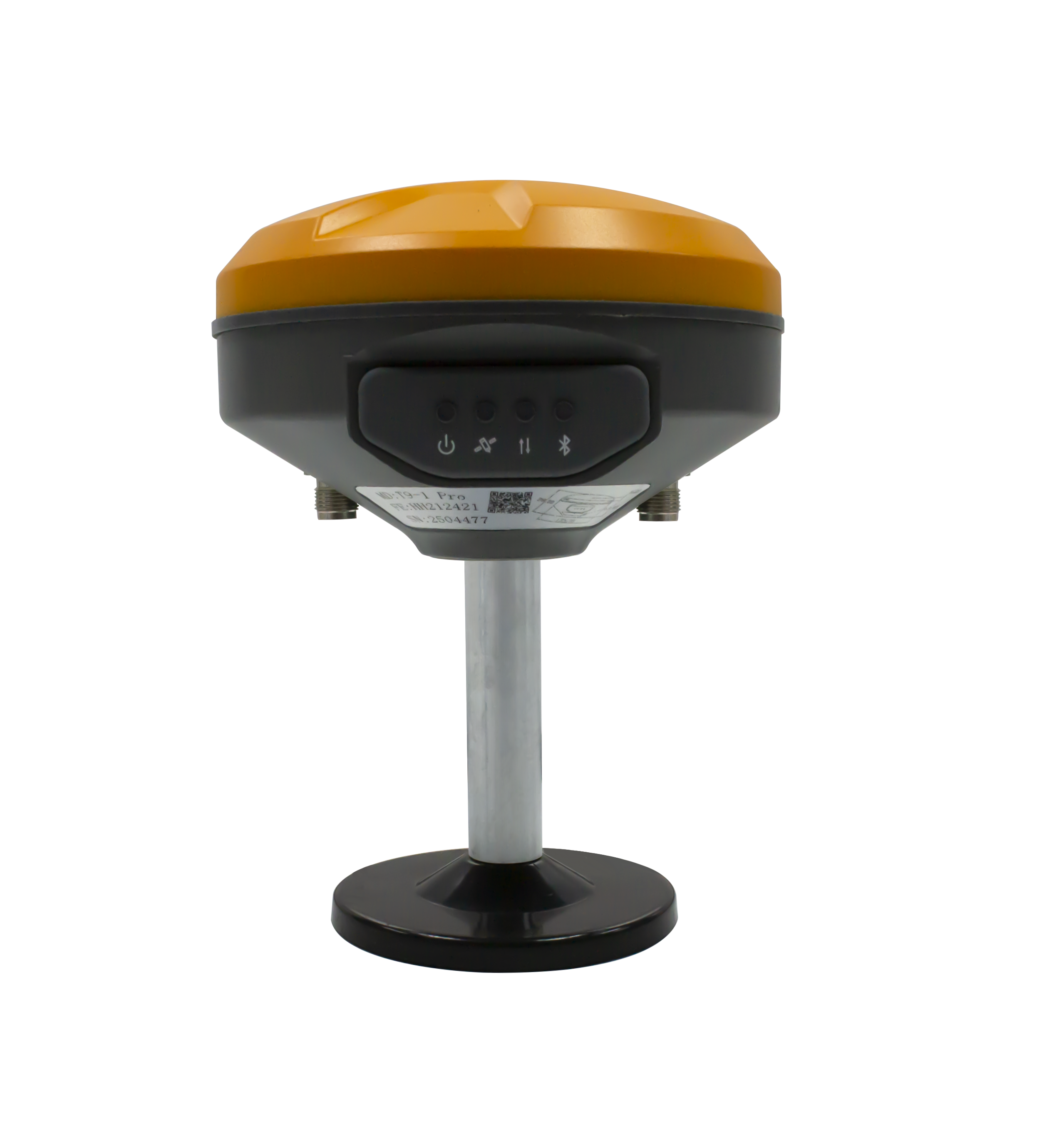

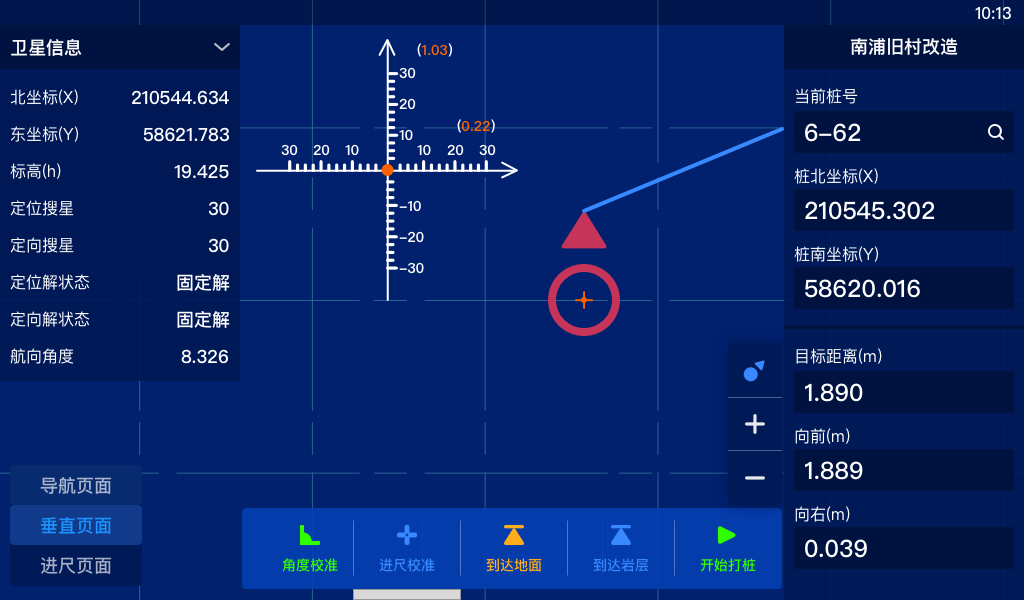

桩基管家可选配桩机自动定位导航模块,该模块利用GNSS定位和载波相位差分技术,不仅可以进行水平定位,还突破性地解决了高程定位问题,使得该系统可以完美应用于静压桩机和旋挖桩机上。系统水平定位精度误差在2公分以内,高程定位误差5公分以内,并通过云平台记录桩机施工过程数据。
通过该模块的使用不仅可以大幅提高打桩效率,节省打桩人力,还可以进行工程质量追踪和工作量统计,提升管理水平。
导航时掌握桅杆的垂直度有助于更精准的找点定位
时刻保证桅杆在合理垂直范围内,减少旋挖桩机倾覆的风险
施工时掌握桅杆的垂直度有助于成孔过程中的垂直
数字孪生驾驶舱

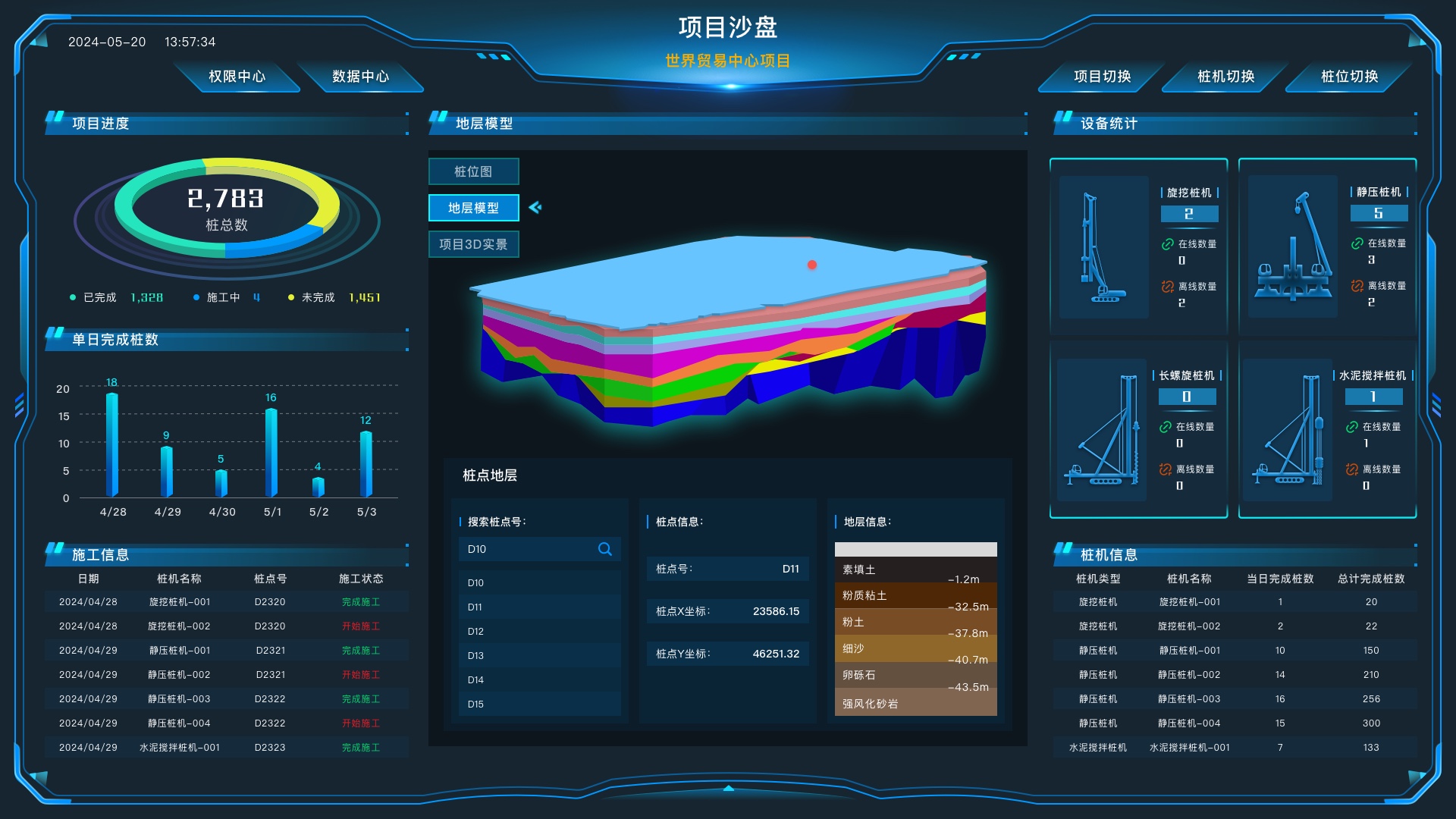

施工数字孪生平台位于桩施工看板的中间位置,通过动画展示该桩的完整施工过程。平台可查看每一个时间点桩进尺深度 , 并且在平台中会自动将该桩位的地 层分布结构进行绘制。项目管理人员可以清晰判断桩施工是否达到目标位置和目标地层。这一功能对未来的质量追溯具有重要的可视化意义,有助于提升施工管理的精确性和效率。

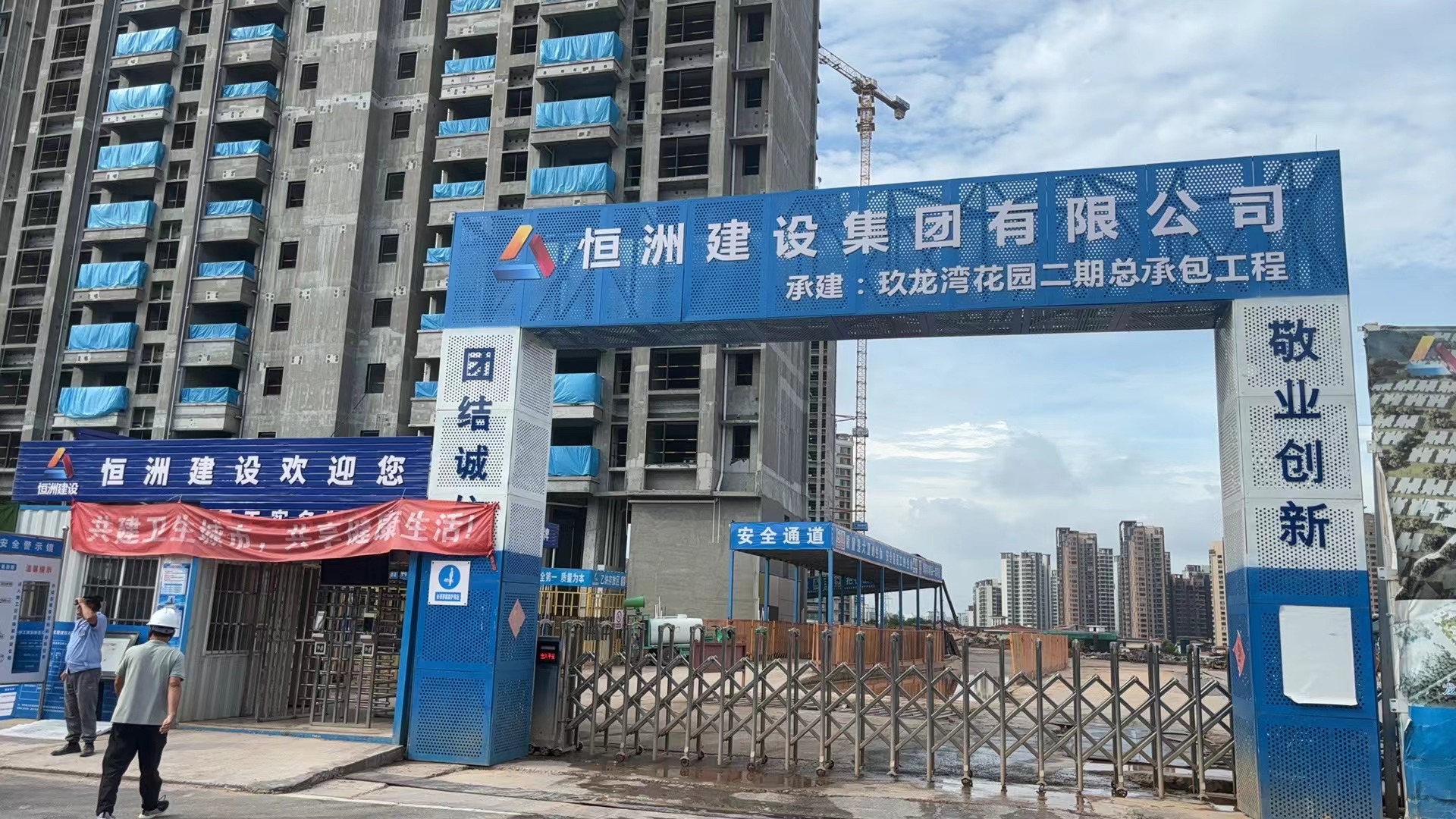

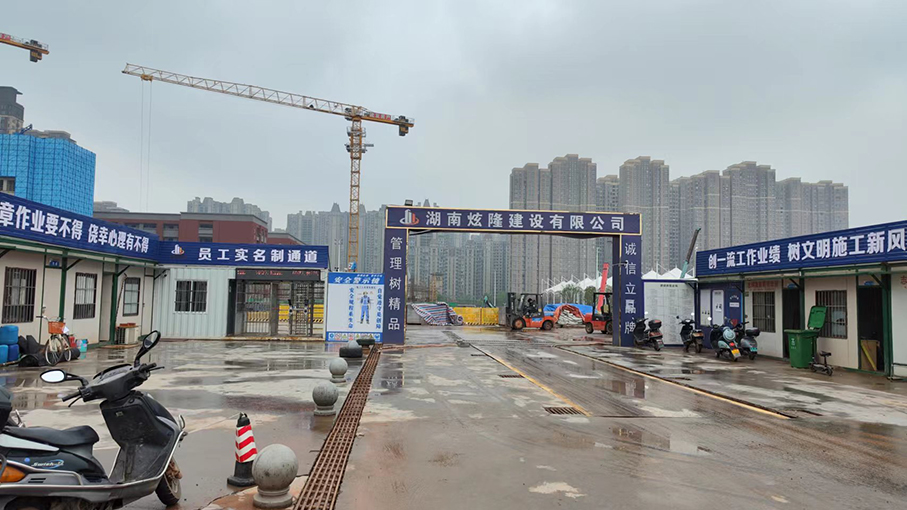

部分经典案例展示
部分经典案例展示
