CSSCKY-001
超声波成孔成槽质量检测仪
CSSCKY-001超声波成孔质量检测仪是依据超声波反射原理检测成孔、成槽质量的专用智能化设备。系统由主机、探头、绞车、触摸显示终端等组成,探头在下放过程中按设置的步距等速测试,每一测试点同时自动测试并记录“+”字型二个剖面数据,探头上的四组发射、接收换能器自动发射超声信号,接收经孔壁反射的信号,反射信号到达时间反应孔径大小,信号强度反应孔壁的特性。可计算孔/槽的孔径/槽宽、孔/槽深、垂直度,间接计算孔内沉渣厚度。

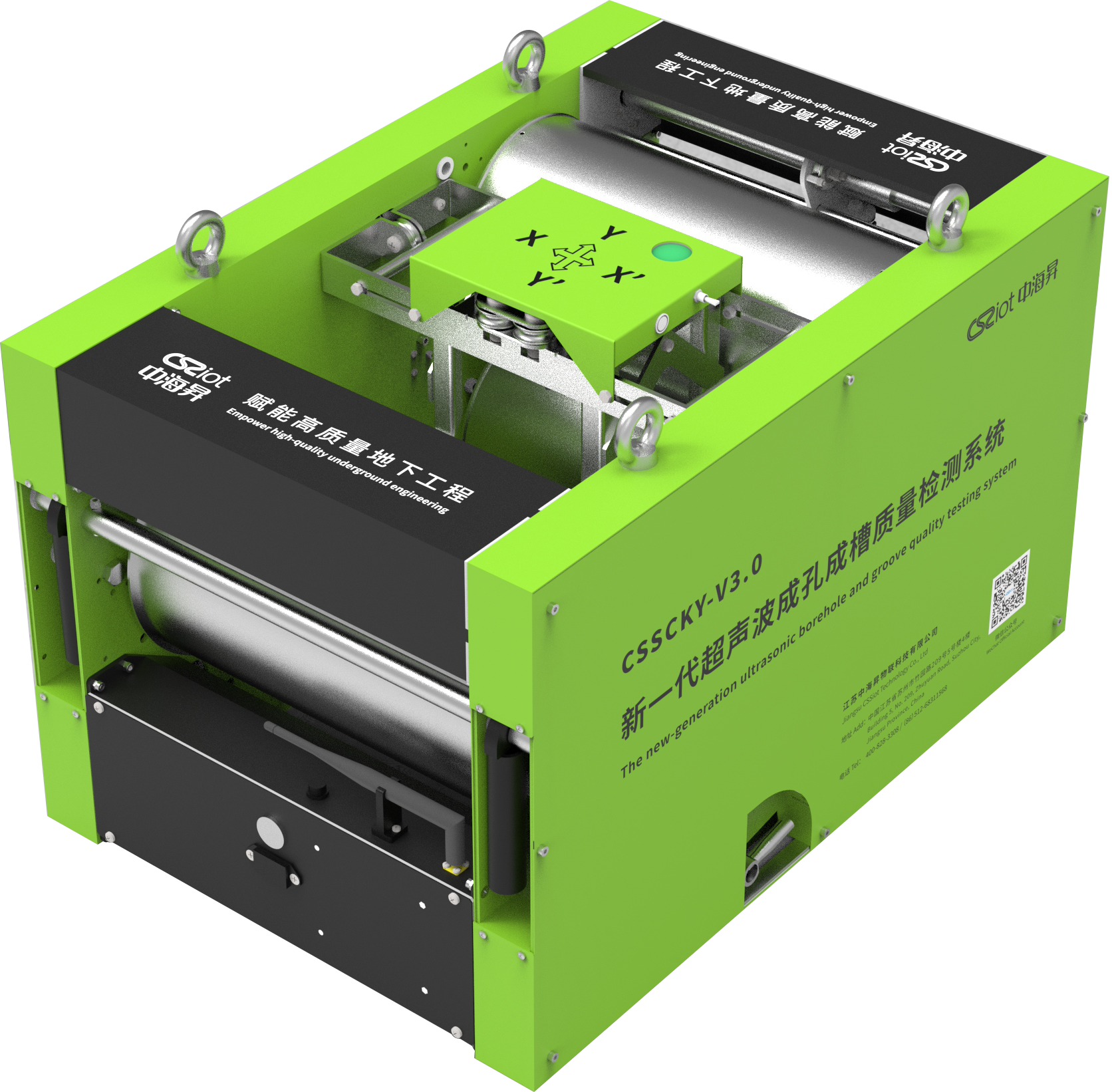

检测系统由控制主机、超声波发射接收探头、绞车、华为平板电脑、电源线、信号线等组成:

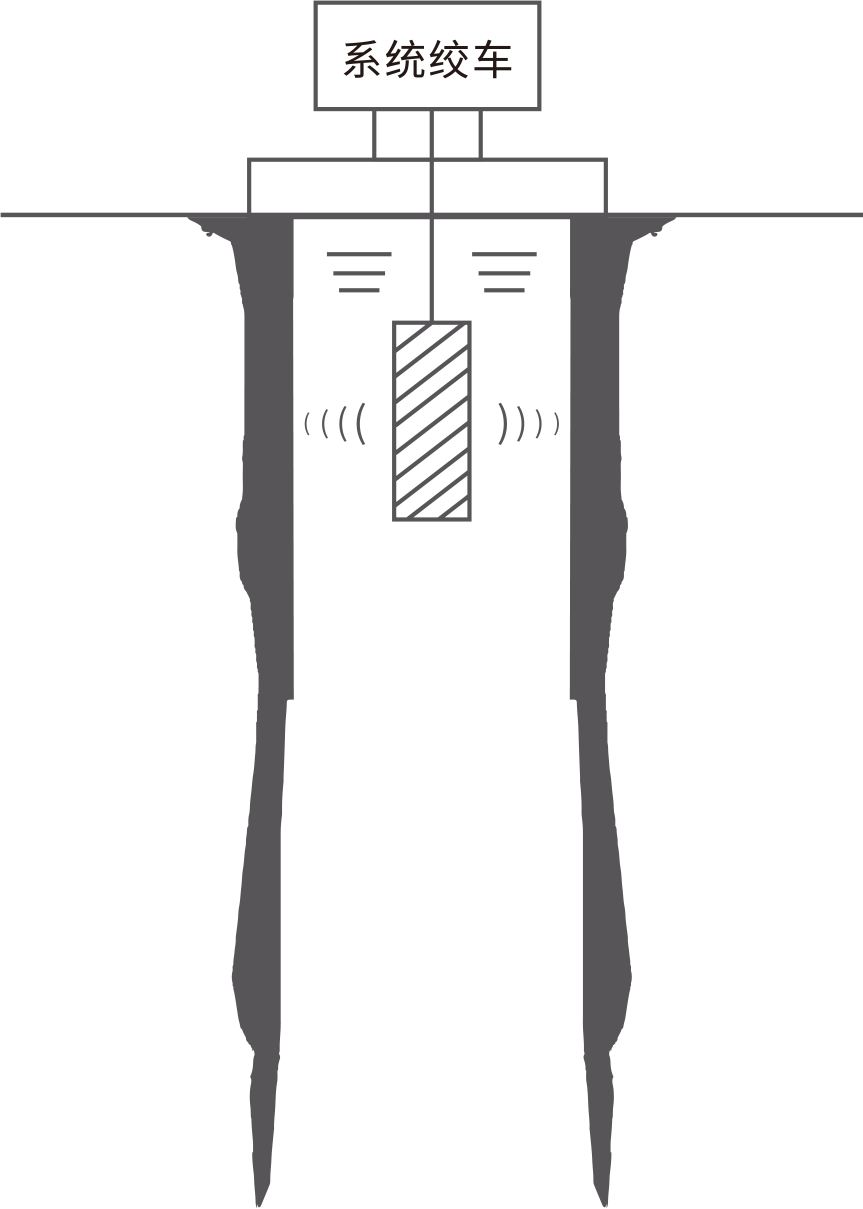

检测原理

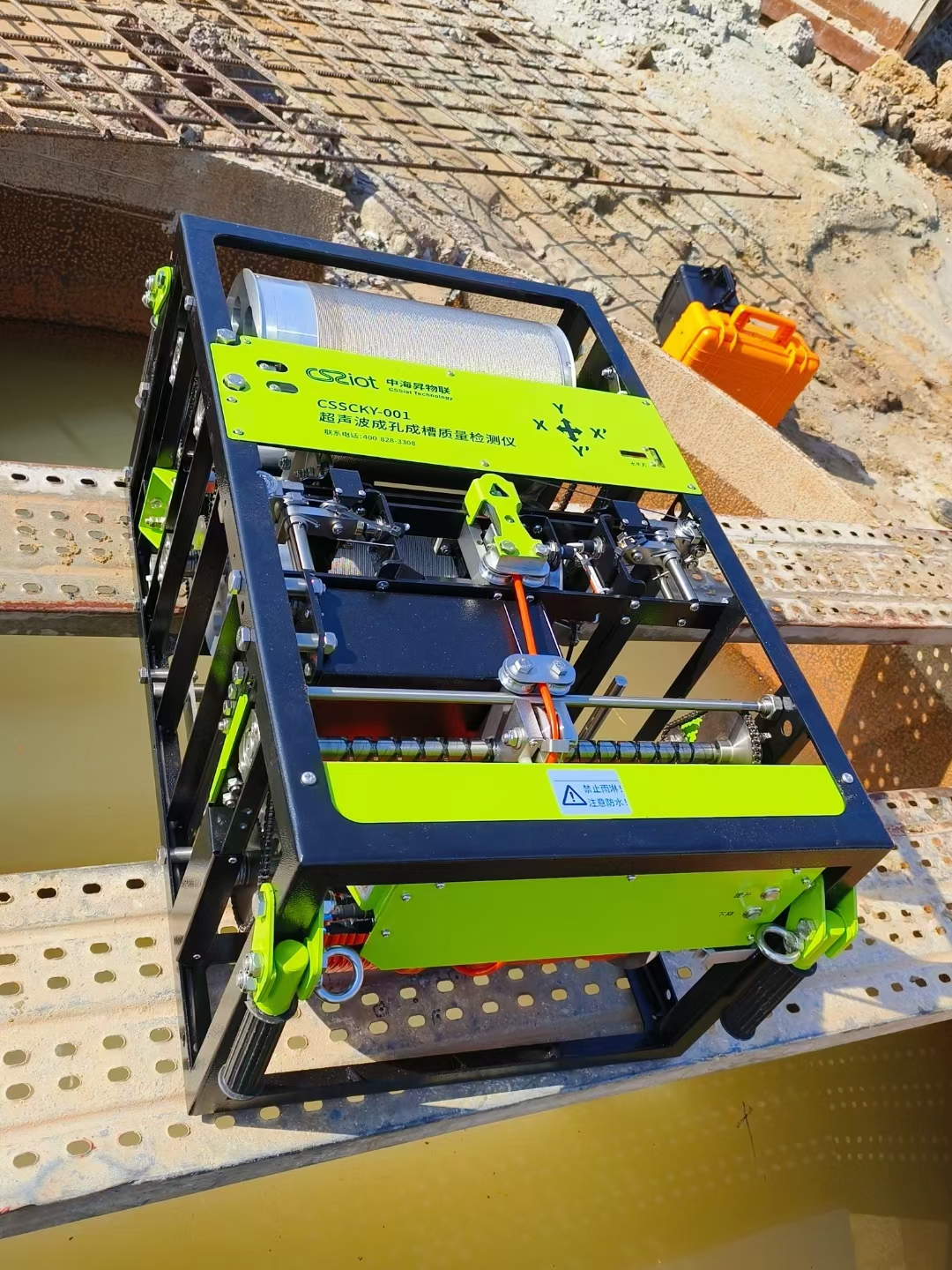

采用高强度钢丝进行探头导向与提升,独创的线缆自适应异步收放系统,有效保护信号电缆,绞车体积同比缩小四分之一
全新第四代超声探头盲区更小、功率更大、适应能力同比提升80%。最大可探测孔径(槽宽)13500mm , 适用干孔探测 , 解决大泥浆比重问题
采用内置锂电池、外接220V地线保护电源,可适应各种工地环境,主机采用华为平板,配备鸿蒙系统,处理速度同比提升70%,总体性能提升50%以上

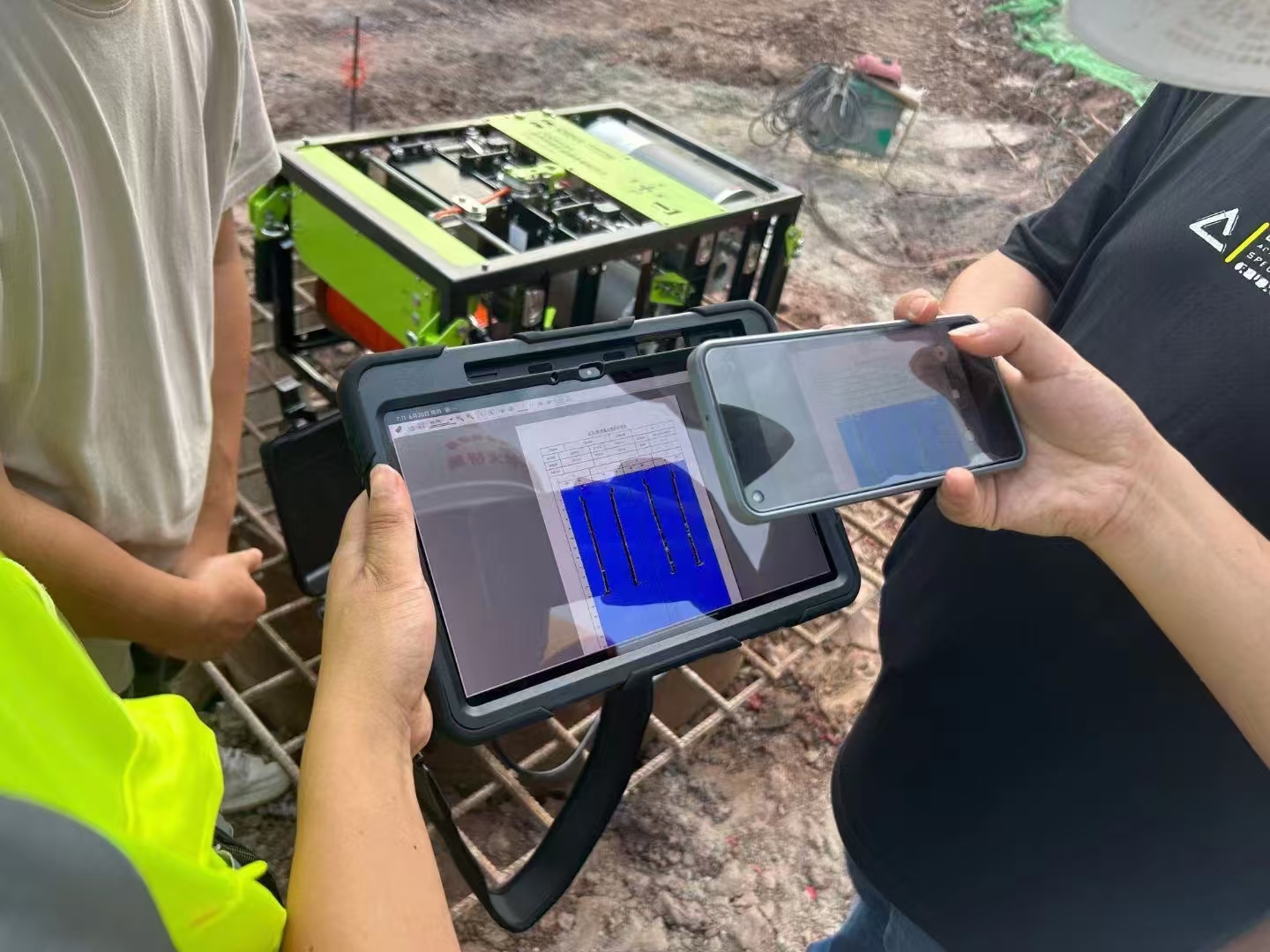

操作系统实现高度智能化,在测试过程中自动实现探头提升和下降,实时显示波形图、孔形图(包括每个测点的深度值、实测声时值、探头距孔壁的距离、测点位置孔径值、偏移值和垂直度),现场采集完毕后可以直接输出打印结果
独创的抽屉托盘式自锁装置,有头锁死功能,可以很好的保护并固定测试探头,有效降低了系统的运输和测试条件,给检测过程带来了极大方便
系统具有自校准功能,根据孔口孔径值或槽口宽度值,自动对测试系统进行校准,保证测试结果准确可靠
产品优势
产品优势
-
ꁸ 回到顶部
-
ꂅ 400-828-3308
-
ꁗ QQ客服
-
ꀥ 微信二维码
负责控制绞车提升、下降、对电源进行转换
采用收发分离结构,探头盲区小
采用电缆与钢丝绳异步分离设计,体积小巧
提供波形显示、探头、绞车控制功能

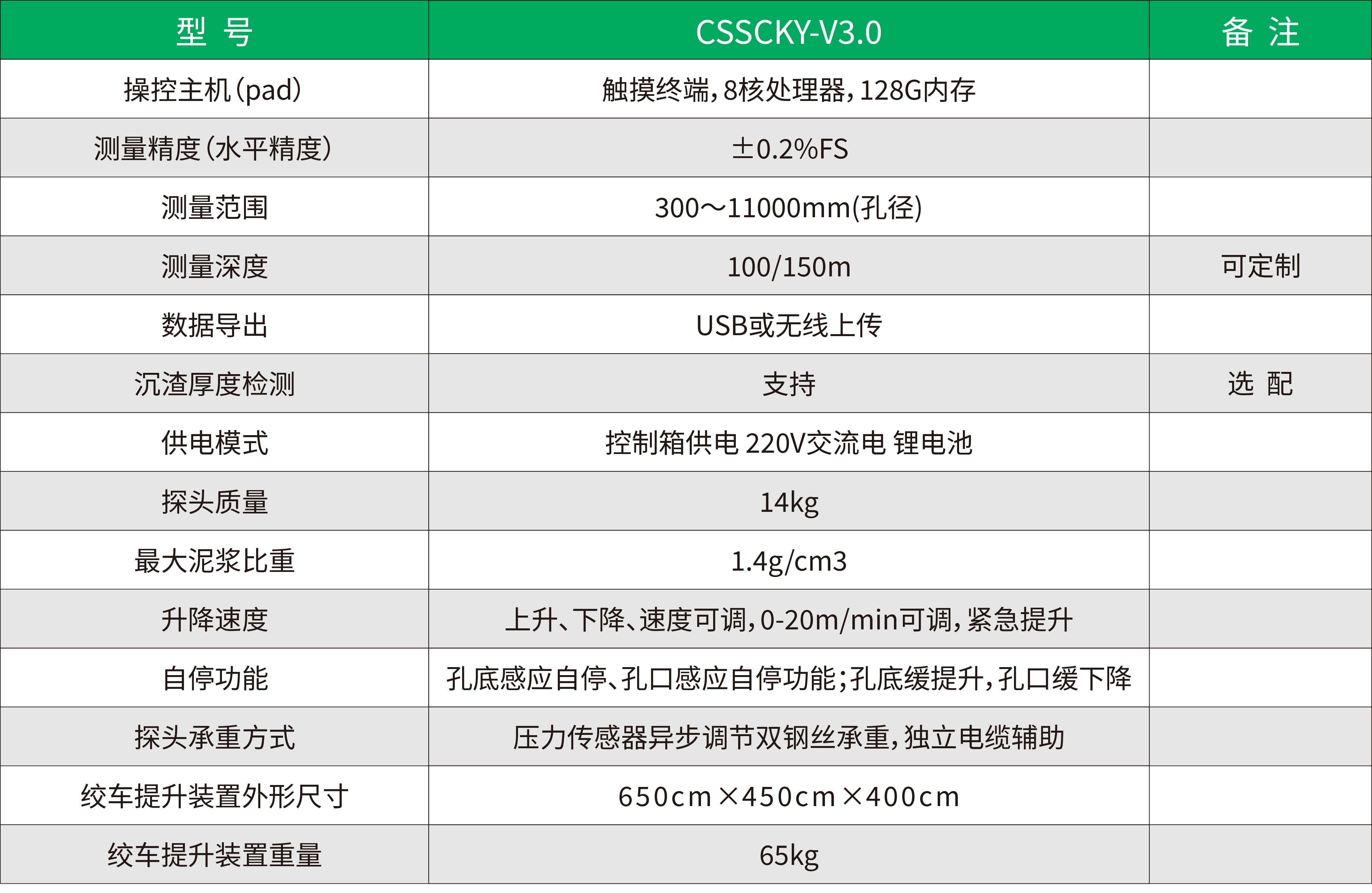

详细参数
详细参数
客服电话:400-828-3308
中海昇专业的售前、售后团队为您提供7*12小时的专业技术服务,如您在使用中海昇产品时遇到问题,您可以通过热线电话等方式寻求帮助,我们将竭诚为您服务。
